Srovės nuotekio relė EFI-P4R B G/KV 100/0.03 002061905
Specifikacijos
- ETI_kodas:
- 002061905
- Aprašymas:
- EFI-P4R B G/KV 100/0.03
- Klasės pavadinimas:
- Srovės nuotekio relė
- Nuotekio srovė (A):
- 0.03
- Srovės tipas:
- AC
- Vardinė srovė (A):
- 100
- Tipas:
- B
- Polių skaičius:
- 4
- Nominali sąlyginė trumpojo jungimo srovė Inc (kA):
- 10
- Atjungimo laikas:
- G/KV (trumpas delsimas)
- Vardinė įtampa (V):
- 400
- Dažnis (Hz):
- 50/60
- Nominalus skerspjūvis:
- 1-50
- Standartai:
- IEC/EN 61008-1
- Apsaugos klasė IP:
- IP20
- Montavimo būdas:
- TH 35
- Gylis (mm):
- 71
Dokumentai
Logistiniai duomenys
Produktas
- Muitinės kodas
- 85362090
- logis_net_width
- 70 mm
- logis_net_height
- 85 mm
- logis_net_depth
- 69 mm
1 lygio pakuotė
- Pagrindinės pakuotės kiekis
- 1
- Pagrindinės pakuotės ean
- 3838895928867
- Pagrindinės pakuotės svoris
- 0.38 kg
2 lygio pakuotė
- Pakuotės kiekis
- 27
- Pakuotės ean
- 3838895928874
- Pakuotės svoris
- 10.56 kg
- Paletės kiekis
- 1404
ETIM klasifikavimas
- Klasifikacija
- EC000003
- Klasės pavadinimas
- Srovės nuotėkio automatinis jungiklis (RCCB)
- Polių skaičius
- 4
- Nustatyta įtampa
- 400V
- Nustatyta srovė
- 100A
- Nominali gedimo srovė
- 30mA
- Nominali izoliacinė įtampa Ui
- 500V
- Nurodytoji atlaikoma impulsinė įtampa
- 4kV
- Montavimo metodas
- DIN bėgis
- Srovės nutekėjimo tipas
- Kintamoji srovė
- Selektyvinė apsauga
- Ne
- Trumpalaikis ribinis delsos atjungimas
- Taip
- Trumpo jungimosi sistemos išjungimo pajėgumas (lcw)
- 10kA
- Srovės padidėjimo intensyvumas
- 3kA
- Dažnis
- 50/60 Hz
- Galima papildoma įranga
- Taip
- Su užblokavimo įrenginiu
- Ne
- Saugos laipsnis (IP)
- IP20
- Modulinių tarpų skaičius plotyje
- 4
- Suprojektuotas gylis
- 71mm
- Aplinkos temperatūra operaciniu metu
- -25…40°C
- Užterštumo laipsnis
- 2
- Prijungiamo laidininko kryžminės sekcijos įvairialypis laidynas
- 1…50mm²
- Prijungiamo laidininko kryžminės sekcijos vientisa šerdis
- 1…50mm²

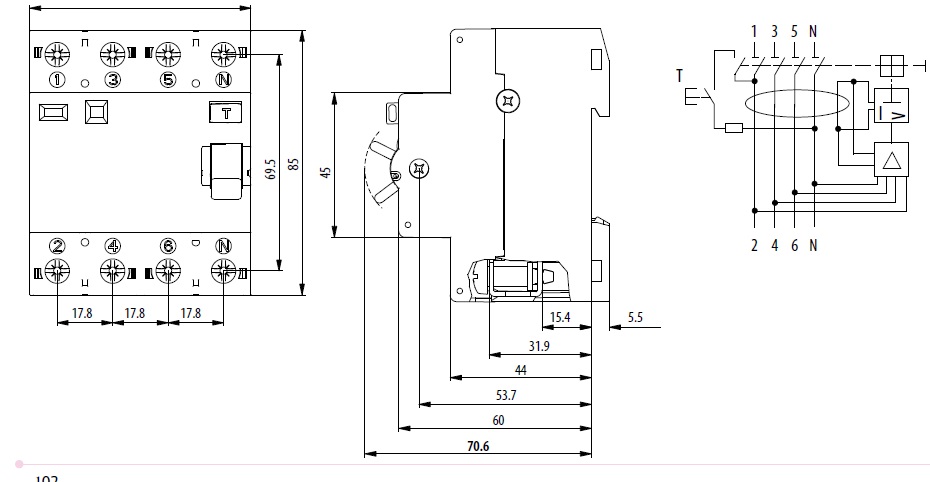

Vaizdai ir schemos
