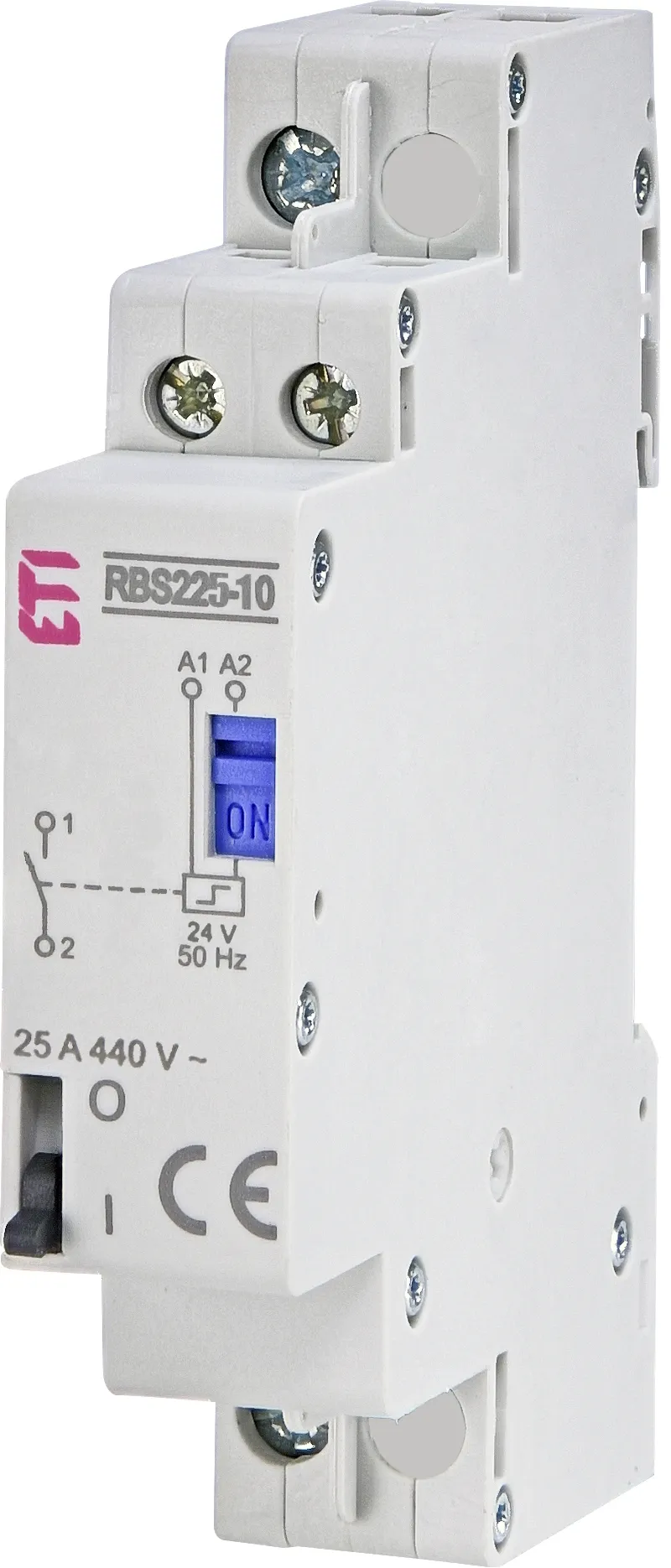

Jungiklis RBS225-10-24V AC 002464113
Specifikacijos
- ETI_kodas:
- 002464113
- Aprašymas:
- RBS225-10-24V AC
- Klasės pavadinimas:
- Jungiklis
- Max. back-up fuse for short circuit protection:
- 25 A gL
- Standartai:
- IEC/EN 60669-2-2
- Aplinkos temperatūra (°C):
- -25...+55
- Pd (W):
- 2
- Montavimas:
- DIN bėgelis
- Polių skaičius:
- 1
- Apsaugos klasė IP:
- IP20
- Max. number of impulses per minute:
- 15
- Plotis (mm):
- 17,5
- Vardinė srovė (A):
- 25
- Min. impulse duration at Uc (ms):
- 50
- Max. impulse duration at Uc (ms):
- 1 hr
- Min. impulse duration between two impulses (ms):
- 150
- Tightening torque (Nm):
- 1,2 (main circuit)/0,6 (control circuit)
- Mechanical cycles:
- 100.000
- Resistance to humidity:
- 95 % RH @ +55 °C
- Electrical cycles:
- 10.000
- Terminal screw:
- M4 (main circuit)/M3 (control circuit)
- Min. distance of open contacts (mm):
- >3
- Max. vibration resistance (g):
- 3
- Max. shock resistance (g):
- 15
- Distance between contacts and coil (mm):
- >6
- Storage temperature (°C):
- -30...+80
- Nominali darbinė įtampa (V AC):
- 440
- Modulių kiekis (viso/eilėje):
- 1
- Šiluminė srovė Ith (A):
- 25
- Gnybtai (mm2):
- 1...10 (main circuit) / 1...4 (control circuit)
- Nominali izoliacijos įtampa (V):
- 440
- Funkcija:
- Impulsinis kontaktorius
- Maitinimo įtampa (V):
- 230
- I (AC1) (A):
- 25
- Įtampos tipas:
- AC
- NO kontaktų kiekis:
- 1
- Dažnis (Hz):
- 50/60
- Dydis:
- 1p, 1-module
Dokumentai
Logistiniai duomenys
Produktas
- Eti kodo ean
- 3838400075109
- Eti kodo svoris
- 137 g
- Muitinės kodas
- 85364900
- logis_net_width
- 18 mm
- logis_net_height
- 90 mm
- logis_net_depth
- 65 mm
1 lygio pakuotė
- Pagrindinės pakuotės kiekis
- 8
- Pagrindinės pakuotės ean
- 3838895639336
- Pagrindinės pakuotės svoris
- 1.1 kg
2 lygio pakuotė
- Pakuotės kiekis
- 96
- Pakuotės ean
- 3838895639343
- Pakuotės svoris
- 13.5 kg
- Paletės kiekis
- 4896
ETIM klasifikavimas
- Klasifikacija
- EC000188
- Klasės pavadinimas
- Relė su mechaniniu blokavimu
- Įtampos tipas
- AC
- Įprastai atvirų kontaktų skaičius
- 1
- Nominali operacinė srovė le, kai AC-1
- 25
- Priekinio šono apsaugos laipsnis (IP)
- IP20
- Pavaros tipas
- 50/60
- Plotis
- 17,5
- Nustatyta srovė
- 25
- Konstrukcijos dydis
- 1p, 1-module
- Peilio ašmenų apsauginių laikiklių skaičius
- 1
- Prijungiamo laidininko kryžminės sekcijos įvairialypis laidynas
- 1...10 (main circuit) / 1...4 (control circuit)
- Funkcija
- Kita
- Montavimo metodas
- DIN bėgis
- Modulinių tarpų skaičius plotyje
- 1
- Suprojektuotas gylis
- 60mm
- 1 kontrolinė įtampa
- 21.6…26.4V
- 1 kontrolinės įtampos tipas
- Kintamoji srovė
- 1 kontrolinės įtampos dažnis
- 50…60Hz
- Nominali jungiklio srovė
- 25A
- Maitinimo įtampos diapazonas
- 440…440V
- Tiekimo įtampos tipas
- Kintamoji srovė
- Galima rankinė operacija
- Taip
